一、概述

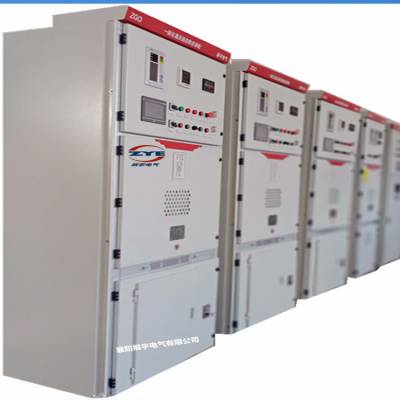

ZGB系列高压电容补偿柜主要用于6kV～10kV电力系统中，是一种改善功率因数、调整电压、降低网络损耗的容性无功功率补偿装置。
电力系统中的负载大部分是感性的，加上各工矿企业越来越多的使用电力电子设备，使电网功率因数很低。较低的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备使用寿命，增加了线损。
为了改善电网功率因数很低带来的这些不利于生产的因素，必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后电压与电流的相位差变小，使功率因数提高。
ZGB系列高压电容补偿柜的应用范围极为广泛，适用于冶金、矿山、建材、石化、机械等大功***压电动机就地补偿和配电系统集中补偿。
二、可解决的问题
当您遇到下述问题时，我公司生产的ZGB系列高压电容补偿柜能为您很好地解决，使您获得满意的效果。
1. 企业电网中功率因数低，甚至被供电部门罚款，需提高功率因数。
2. 企业变电所电压低，需提高电网电压。
3. 输电线路线损过大，需减小线损，节约输送电线路成本，降低变压器损耗，节省电能。
4. 新投入用电设备，需配套补偿无功功率。
5. 功率因数低，设备出力达不到额定功率。
6. 原有补偿装置老化，达不到生产要求。
7. 负载增加，而原有变压器容量或原有输配电线路因无功消耗过大无法满足要求，需降低供电的视在功率，增加供电能力。
8. 电网电压出现时高、时低的情况，影响用电设备的运行。
9. 变压器输电系统中感性负荷（如电机）较多，需补偿设备。
10. 企业电网中功率因数低，需提高功率因数，降低线路电流，延长电气设备寿命，减少所用导线截面规格，节约投资。
三、性能特点
公司生产的ZGB系列高压电容补偿柜具有以下优良的性能特点：
1、选用名优器件，采用***的设计，产品使用寿命长。
2、合理布局，人性化设计，操作、使用、维护方便。
3、自带放电装置，保障人身和设备安全。
4、具有开口三角形和过流、过载保护等多种保护功能，使运行***。
5、采用真空电镀膜金属化聚丙烯薄膜并联电容器，自身损耗小，因为聚丙烯膜具有高工作场强与低介质损耗及体积小、容量大、损耗小、重量轻等特点。
6、电容器的实测电容与其额定值之偏差不超过额定值的。
7、可加装串联电抗器，以限制电容器组合闸过程中的涌流，限制操作过电压和抑制电网中高次谐波对电容器的影响。
8、节电效果明显，将电网功率因数提高到0.95以上，电流下降10%～20%，有效降低线损。
9、自身损耗低，本装置所使用的电容器，自身的能量损失极小是一般油浸低胆电容器的五分之一以下。
10、 充分考虑用户实际情况，就地补偿柜的电容器组和相关控制部件置于同一柜体，便于高压电机单机就地补偿场合安装使用。
地满足您的要求。
四、容量确定
选型时首先要确定所需补偿容量，然后根据使用地点的电网电压确定补偿柜的型号。
补偿容量的确定有以下几种方法：
1、 理论计算法
根据电动机额定参数或实测数据按理论计算确定补偿容量。由补偿原理知：补偿容量可按如下公式来计算：
Q＝P(tgφ1-tgφ2)=P (-)
其中：P－电动机额定功率或电动机实测功率
COSφ1－电动机额定功率因数或电动机实测功率因数
COSφ2－电动机补偿后要达到的功率因数
例如：一台YR173/44-24高压电动机，额定功率为500千瓦，额定功率因数为0.74，要求补偿后功率因数为0.96，所需补偿容量是多少？
所需补偿容量Q＝500（－1－－1）＝308.5KVAR
因此可选用HGB-6-300型号的补偿装置。
2、 系数法
补偿容量可用系数法确定：查表1得出每千瓦负荷将功率因数从COSφ1提高到COSφ2所需补偿装置千乏数，乘以电机的功率，即可得出所需补偿容量。公式如下：Q＝P(tgφ1-tgφ2)=PK，
K查表1可得。
表1
补偿前 COSφ1 | 为得到所需COSφ2每千瓦负荷所需补偿装置千乏数 | |||||||||||
0.70 | 0.75 | 0.80 | 0.82 | 0.84 | 0.85 | 0.88 | 0.90 | 0.92 | 0.94 | 0.96 | 0.98 | |
0.30 | 2.16 | 2.30 | 2.42 | 2.48 | 2.53 | 2.59 | 2.65 | 2.70 | 2.76 | 2.82 | 2.89 | 2.98 |
0.35 | 1.66 | 1.80 | 1.93 | 1.98 | 2.03 | 2.08 | 2.14 | 2.19 | 2.25 | 2.31 | 2.38 | 2.47 |
0.40 | 1.27 | 1.41 | 1.54 | 1.60 | 1.65 | 1.70 | 1.76 | 1.81 | 1.87 | 1.03 | 2.00 | 2.09 |
0.45 | 0.97 | 1.11 | 1.24 | 1.29 | 1.34 | 1.40 | 1.45 | 1.50 | 1.56 | 1.62 | 1.69 | 1.78 |
0.50 | 0.71 | 0.85 | 0.98 | 1.04 | 1.09 | 1.14 | 1.20 | 1.25 | 1.31 | 1.37 | 1.44 | 1.53 |
0.52 | 0.62 | 0.76 | 0.89 | 0.95 | 1.00 | 1.03 | 1.11 | 1.16 | 1.22 | 1.28 | 1.35 | 1.44 |
0.54 | 0.54 | 0.68 | 0.81 | 0.85 | 0.92 | 0.97 | 1.02 | 1.08 | 1.14 | 1.20 | 1.27 | 1.36 |
0.56 | 0.46 | 0.60 | 0.73 | 0.78 | 0.84 | 0.89 | 0.94 | 1.00 | 1.05 | 1.12 | 1.19 | 1.28 |
0.58 | 0.39 | 0.52 | 0.66 | 0.71 | 0.76 | 0.81 | 0.87 | 0.92 | 0.98 | 1.04 | 1.11 | 1.20 |
0.60 | 0.31 | 0.45 | 0.58 | 0.64 | 0.96 | 0.74 | 0.80 | 0.85 | 0.91 | 0.97 | 1.04 | 1.13 |
0.62 | 0.25 | 0.39 | 0.52 | 0.57 | 0.62 | 0.67 | 0.73 | 0.78 | 0.84 | 0.90 | 0.97 | 1.06 |
0.64 | 0.18 | 0.32 | 0.45 | 0.51 | 0.56 | 0.61 | 0.67 | 0.72 | 0.78 | 0.84 | 0.91 | 1.00 |
0.66 | 0.12 | 0.26 | 0.39 | 0.45 | 0.49 | 0.55 | 0.60 | 0.66 | 0.71 | 0.78 | 0.85 | 0.94 |
0.68 | 0.06 | 0.20 | 0.33 | 0.38 | 0.43 | 0.49 | 0.51 | 0.60 | 0.65 | 0.72 | 0.79 | 0.88 |
0.70 | 0.14 | 0.27 | 0.33 | 0.38 | 0.43 | 0.49 | 0.54 | 0.60 | 0.66 | 0.73 | 0.82 | |
0.72 | 0.08 | 0.22 | 0.27 | 0.32 | 0.37 | 0.43 | 0.48 | 0.54 | 0.60 | 0.67 | 0.76 | |
0.74 | 0.03 | 0.16 | 0.21 | 0.26 | 0.32 | 0.37 | 0.43 | 0.48 | 0.55 | 0.62 | 0.71 | |
0.76 | 0.11 | 0.16 | 0.21 | 0.26 | 0.32 | 0.37 | 0.43 | 0.50 | 0.56 | 0.65 | ||
0.78 | 0.05 | 0.11 | 0.16 | 0.21 | 0.27 | 0.32 | 0.38 | 0.44 | 0.51 | 0.60 | ||
0.80 | 0.05 | 0.10 | 0.16 | 0.21 | 0.27 | 0.33 | 0.39 | 0.46 | 0.55 | |||
0.82 | 0.05 | 0.10 | 0.16 | 0.22 | 0.27 | 0.33 | 0.40 | 0.49 | ||||
0.84 | 0.05 | 0.11 | 0.16 | 0.22 | 0.28 | 0.35 | 0.44 | |||||
0.86 | 0.05 | 0.11 | 0.17 | 0.23 | 0.30 | 0.39 | ||||||
0.88 | 0.06 | 0.11 | 0.17 | 0.25 | 0.33 | |||||||
0.90 | 0.06 | 0.12 | 0.19 | 0.28 |
3、 空载电流法：
Qc＝UeIo
式中：Ue－电源额定线电压（千伏）
Io－电动机空载电流（安）
例：一台JS138-4高压电动机，额定电压为6000伏
空载电流为7.77安
补偿容量Qc＝67.77＝80.7KVAR
所以可选用HGB-6-75型号的补偿装置
五、技术参数
表2
序号 | 型号规格 | 额定容量 KVAR | 额定电压 KV | 外型尺寸 HAB | 连接导线选择MM2 |
1 | ZGB-6-50 | 50 | 6 | 1500730750 | 25 |
2 | ZGB -6-75 | 75 | 6 | 1700730750 | 25 |
3 | ZGB -6-100 | 100 | 6 | 1700730750 | 25 |
4 | ZGB -6-150 | 150 | 6 | 1700750800 | 25 |
5 | ZGB -6-200 | 200 | 6 | 1700750800 | 25 |
6 | ZGB -6-250 | 250 | 6 | 1700800850 | 25 |
7 | ZGB -6-300 | 300 | 6 | 1700800850 | 25 |
8 | ZGB -6-350 | 350 | 6 | 1700800850 | 25 |
9 | ZGB -6-400 | 400 | 6 | 1700800850 | 25 |
表3
序号 | 型号规格 | 额定容量 KVAR | 额定电压 KV | 外形尺寸 HA(A1)B | 重量 吨 |
1 | ZGB -6-900Y | 900 | 6 | 265024001100 | 1.2 |
2 | ZGB 6-1200Y | 1200 | 6 | 265024001100 | 1.5 |
3 | ZGB -10-800Y | 800 | 10 | 265024001100 | 1.2 |
4 | ZGB -10-900Y | 900 | 10 | 265024001100 | 1.2 |
5 | ZGB -10-1200 | 1200 | 10 | 265024001100 | 1.5 |
表4
序号 | 型号规格 | 额定容量 KVAR | 额定电压 KV | 外型尺寸 HAB | 连接导线选择MM2 |
1 | ZGB -10-50 | 50 | 10 | 2650750750 | 25 |
2 | ZGB -10-75 | 75 | 10 | 2650750750 | 25 |
3 | ZGB -10-100 | 100 | 10 | 2650750750 | 25 |
4 | ZGB -10-150 | 150 | 10 | 2650800800 | 25 |
5 | ZGB -10-200 | 200 | 10 | 2650800800 | 25 |
6 | ZGB -10-250 | 250 | 10 | 2650800850 | 25 |
7 | ZGB -10-300 | 300 | 10 | 265012001100 | 25 |
8 | ZGB -10-350 | 350 | 10 | 265012001100 | 25 |
9 | ZGB -10-400 | 400 | 10 | 265012001200 | 25 |
10 | ZGB -10-600 | 600 | 10 | 280012001200 | 25 |
ZGB系列高压电容补偿柜的使用环境应满足下列要求：
1. 户内使用，通风良好。
2. 户内安装，海拔高度不超过1000m，无剧烈机械振动、无有害气体和灰尘、无导电性及爆炸性尘埃。
3. 长期过电压（24小时中不超过4小时）不超过1.1Un，长期过电流（包括谐波）不超过1.35Un。
4. 环境温度：周围空气温度不高于+40℃，电容投入时空气温度的下限为-40℃。
5. 大气条件：相对湿度在+40℃时不超过50%，在较低温度时允许有较高相对湿度，并考虑到由于温度变化而可能产生凝露。
6. 安装倾斜度不超过5°。
7. 安装地点无雨雪侵袭，无严重霉菌存在，无腐蚀性气体存在。
8. 电网中谐波含量符合国标。
